Widerstandsthermometer-Messeinsatz

Nach DIN 43735

Die Meßeinsätze bestehen aus einem starren Einsatzrohr oder aus biegsamer mineralisolierter Mantelleitung (Mi) und sind zum Einbau in einer Schutzarmatur vorgesehen. Dadurch ist ein Austausch ohne Betriebsunterbrechung möglich. Die Verwendung von Mi-Leitung bewirkt neben der Biegbarkeit eine höhere Vibrationsfestigkeit. Bei der Dimensionierung des Messeinsatzes ist auf einen guten Wärmeübergang vom Schutzrohr auf diesen zu achten. Die Meßeinsätze sind sowohl mit Anschlußsockel (Klemmstein) oder mit Messumformer (Transmitter) lieferbar. Für Einsatzbereiche bis +800°C werden ein Schutzmantel aus Inconel 600 W 2.4816 und Innenleitungsdrähte aus Nickel verwendet.

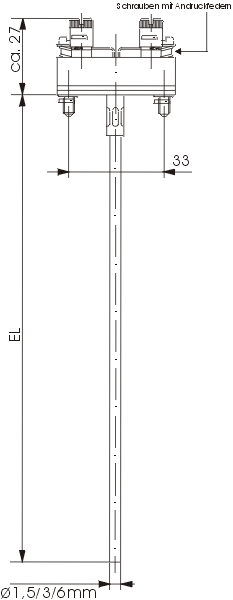

Der Meßeinsatz wird mit 2 Schrauben im Anschlußkopf befestigt und mittels 2 Federn gegen den Boden des Schutzrohres gedrückt. Dadurch werden Vibrationen verhindert und kurze Ansprechzeiten erreicht. Beim Einbau in Schutzrohre mit ID über 7 mm wird die Spitze des Meß-einsatzes auf 8 mm Durchmesser verstärkt, um den Luftspalt sehr eng zu halten. Er kann als Mi-Ausführung in beliebiger Länge hergestellt und zu Ringen gewickelt werden und weist bedingt durch die Biegbarkeit ein besonders günstiges Schwingungsverhalten auf.
