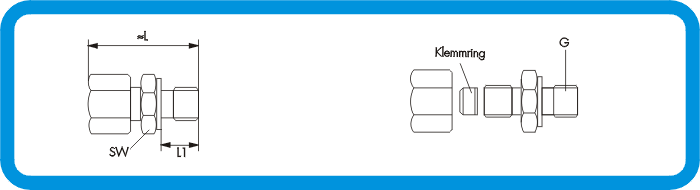

Klemmverschraubungen

Zur variablen Bestimmung der Einbautiefe von Temperaturfühlern.

Beim Verwenden eines Edelstahlklemmringes setzt sich dieser beim Anziehen der Verschraubung auf dem Fühler (Schutzrohr) fest und läßt sich nicht mehr lösen. Ein Verschieben der Verschraubung ist nachträglich nicht mehr möglich (Temp. bis + 500 °C - Druck bis 6 bar). Wird ein PTFE-Klemmring verwendet, ist ein nachträgliches Lösen der Verschraubung und Verschieben des Fühlers möglich (Temp. bis + 200 °C - Druck bis 6 bar).

Druckfestigkeit der Verschraubungen mit VA-Ring:

ø 1,0 -  3,0mm
ø 3,5 -  6,0mm
ø 8,0 - 12,0mm
bei +120°C = 200 bar
bei +120°C = 160 bar
bei +120°C = 100 bar
bei +200°C → 70% davon
ab +300°C → 60% davon
mit PTFE-Ring bis +200°C = 6 bar
